1. При замкнутых на землю входах на выходе одного канала постоянка более 60 mV! 2. Заявленная на входе микросхема AD828 явно не оригинальная, возможно из-за её дерьмового качества и есть постоянка на выходе, хотя есть вероятность и из-за качества основной микросхемы. 3. на плате в позиции R3 резистор впаян вверх ногами (черная сторона с резистривным слоем вниз к плате)!

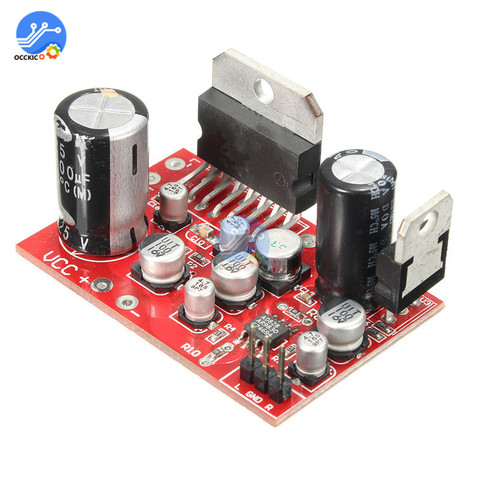

Дополнительно заметил: 1 на фотографии из описания продавца (прикреплено) использованиы в выделенных позициях конденсаторы 100uF и 4.7uF, а в полученной мной плате (в первых двух моих фото выше) установлены 47uF и 2.2uF, т.е. меньшей есмкости и более дешевые ! 2. схему этой платы спроектировал студент неуч или школьник путем copy-past отдельно типовой схемы включения микросхемы TDA7379 и типовой схемы включения операционного усилителя с однополярным питанием, на выходе котрого ставят разделительный конденсатор - поэтому мы имеем целых ДВА конденсатора, включенных ПОСЛЕДОВАТЕЛЬНО между AD828 и TDA7379 (отмечены попарно синей соединительной линией). Конечно бывает, когда в отсутствии высоковольтных конденсаторов ставят последовательно два одинаковых на меньшее напряжение , но тут разность потенциалов между разделяемыми контактами меньше 5V да и конденсаторы разной на порядок емкости ! Т.е. лишь испоганили сигнал в этой конструкции, которую здесь предлагают разные продавцы.
суперя . звук отличный!
