Photos des acheteurs
Caractéristiques
- Nom de marque: DYKBmetered
- Marque/Modèle Compatible: Aucun
- Numéro de Modèle: coil

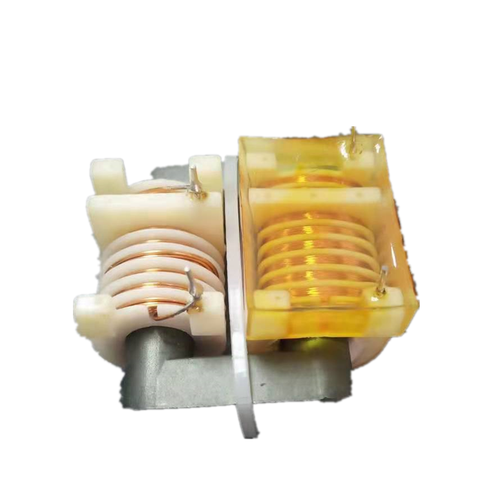

Transformateur d'empotage de résine de la puissance élevée 60w rapport de Transformation de bobine de propulseur de paquet à haute tension 44 6 = 2 fente 4 broches
Évolution du prix
- pour 3 mois
- pour un semestre
- Nécessite l'extension Alitools
Avis de baisse de prix
Cet article provient d'autres vendeurs
Produits similaires
Avis clients
Emballage en carton, très bien ! Ce transfo modèle MP2057 convient parfaitement pour fabriquer un multiplicateur de tension de GREINACHER. Tension de crête admissible sur la bobine secondaire: 6KV. Au delà, l'effet corona apparait entre la bobine et le circuit magnétique ! (lueur violacée visible dans l'obscurité). Ne pas aller plus haut, sinon un arc électrique va se créer avec destruction de la bobine secondaire ! Pour obtenir une tension plus élevée, plongez le transfo dans de l'huile spéciale isolante. Cela permet d'obtenir 10KV crête sur la bobine haute tension. Photo de la réalisation: connectez un module "MINI ZVS" au primaire du transfo. La bobine secondaire est connectée au multiplicateur de tension 10 cellules. Pour augmenter fortement l'efficacité, connectez 1µF en sortie du "MINI ZVS". Avec seulement 4V d'alimentation, on obtient 42KV en sortie du multiplicateur de tension, avec une fréquence d'oscillateur de 63KHz. Données BNS.
Mesures en labo Modèle MP2057: PRIMAIRE: 9 spires, R< à 0,1ohm, Inductance 6,9µH. Fréquence de résonance: 5,4KHz. SECONDAIRE: R= 408 ohms, Inductance élevée non mesurable. Rapport de transformation à la fréquence de résonance = 360. Circuit magnétique: 45,5 x 32,3 mm Fabrication de qualité. Convient pour attaquer un multiplicateur de tension. Données BNS
